RDSI, RTB Y ETHERNET

• RDSI:

Red Digital de Servicios Integrados, su interfaz es el S/T que tiene 4 hilos y usa un conector muy parecido al del RJ45 por lo que son casi iguales. Tiene una topología en bus.

La red RDSI tiene dos canales, el básico y el primario. Nos centraremos en el básico.

Las dos vías del canal, equivalen a varias capas del modelo OSI.

Estructura de la red RDSI:

A la derecha del NT2, hay también un dispositivo NT1 que sirve para adaptar el flujo de 2 alambres a 4, pero ya no se utiliza porque se usaba para las viviendas y esta red en viviendas fracasó.

La estructura de la red RDSI es en conexión BUS:

• RTB:

Red de telefonía básica, utiliza el par de cobre o bucle local para transmitir y su interfaz es el RJ11 de 2 hilos, llamados A y B. Usamos dos topologías para esta red, en estrella, todos los teléfonos se conectan a la centralita; y en árbol, donde hay varios niveles en los que se van conectando los diferentes teléfonos y centralitas entre sí.

RED DE TRANSMISIÓN Y TRANSPORTE--> Topología en árbol

Estructura del funcionamiento actual de la telefonía, que usa una topología en anillo y se conectan entre teléfonos móviles y teléfonos fijos:

RTB se constituye de un conjunto de elementos constituidos por todos los medios de transmisión (par de cobre, A y B, bucle local) y conmutación de circuitos (establecer un camino entre los terminales a unir) necesarios que permite enlazar dos equipos terminales mediante un circuito físico.

Está diseñada principalmente para la transmisión de voz (Dual Tone Multi Frecuency, Señalización) aunque pueda también transportar datos (con tecnologia ADSL).

Señalización: Los teléfonos de tonos utilizan una matriz de 4 filas por 4 columnas. Cada fila y cada columna corresponden a una frecuencia determinada. Al pulsar un dígito, el teléfono genera una señal de audio compuesta por la suma de dos frecuencias (la correspondiente a la fila + la correspondiente a la columna del dígito), que pueden ser luego fácilmente detectadas en la central pública, por medio de filtros adecuados.

Los pasos del funcionamiento y realización de una llamada son los siguientes:

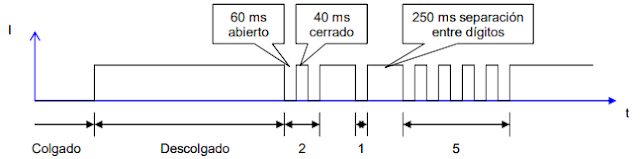

• Solicitud de iniciar una conversación: El aparato dispone de una llave, accionada por la horquilla, que puede abrir o cerrar el bucle de corriente. Con el aparato “colgado”, el bucle se encuentra abierto, y por lo tanto no circula corriente. Con el aparato “descolgado”, el bucle se cierra, y por lo tanto circula una corriente continua.

• Seleccionar con quien se desea hablar: Dual Tone Multi Frenquency
• Indicación del progreso de la llamada (timbrando, ocupado, etc.)

• Indicación de recepción de una nueva llamada

Voice IP  imita o intenta imitar la señalización de dual tone de la telefonía convencional analógica.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

• ETHERNET:

Es la red de área local que se transmite por medio físico, es decir, por su interfaz, que es el RJ45, un cable con 8 hilos de los cuales en realidad utilizamos solo 4, el blanco-naranja y naranja para transmitir y el blanco-verde y verde para recibir. Esta red emplea una topología en forma de estrella.
